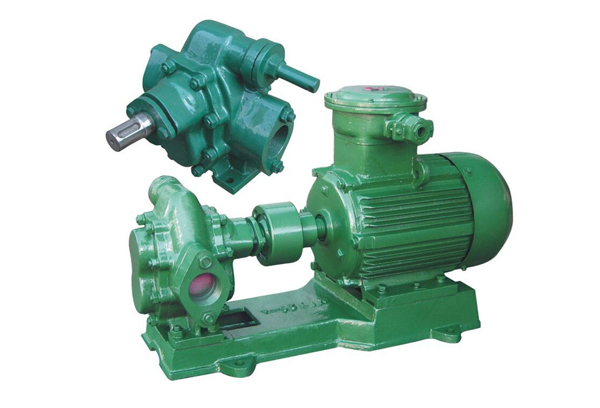

齒輪油泵的的具體操作方法

根據泵選型原則和選型基本條件，具體操作如下：

1、根據裝置的布置、地形條件、水位條件、運轉條件，確定選擇臥式、立式和其它型式(管道式、潛水式、液下式、無堵塞式、自吸式、齒輪式等)的泵。

2、根據液體介質性質，確定清水泵，熱水泵還是油泵、化工泵或耐腐蝕泵或雜質泵，或者采用無堵塞泵。

安裝在爆炸區域的泵，應根據爆炸區域等級，采用相應的防爆電動機。

3、根據流量大小，確定選單吸泵還是雙吸泵;根據揚程高低，選單級泵還是多級泵，高轉速泵還是低轉速泵(空調泵)、多級泵效率比單級泵低，如選單級泵和多級泵同樣都能用時，首先選用單級泵。

4、確定齒輪油泵的具體型號

確定選用什么系列的泵后，就可按流量，(在沒有流量時，通?？扇≌Ａ髁康?.1倍作為流量)，取放大5%—10%余量后的揚程這兩個性能的主要參數，在型譜圖或者系列特性曲線上確定具體型號。操作如下：

利用泵特性曲線，在橫坐標上找到所需流量值，在縱坐標上找到所需揚程值，從兩值分別向上和向右引垂線或水平線，兩線交點正好落在特性曲線上，則該泵就是要選的泵，但是這種理想情況一般很少，通常會碰上下列兩種情況：

第一種：交點在特性曲線上方，這說明流量滿足要求，但揚程不夠，此時，若揚程相差不多，或相差5%左右，仍可選用，若揚程相差很多，則選揚程較大的泵?；蛟O(shè)法減小管路阻力損失。

第二種：交點在特性曲線下方，在泵特性曲線扇狀梯形范圍內，就初步定下此型號，然后根據揚程相差多少，來決定是否切割葉輪直徑，

若揚程相差很小，就不切割，若揚程相差很大，就按所需Q、H、，根據其ns和切割公式，切割葉輪直徑，若交點不落在扇狀梯形范圍內，應選揚程較小的泵。選泵時，有時須考慮生產工藝要求，選用不同形狀Q-H特性曲線。

5、泵型號確定后，對水泵或輸送介質的物理化學介質近似水的泵，需再到有關產品目錄或樣本上，根據該型號性能表或性能曲線進行校改，看正常工作點是否落在該泵優先工作區?有效NPSH是否大于(NPSH)。也可反過來以NPSH校改幾何安裝高度?

6、對于輸送粘度大于20mm2/s的液體泵(或密度大于1000kg/m3)，一定要把以水實驗泵特性曲線換算成該粘度(或者該密度下)的性能曲線，特別要對吸入性能和輸入功率進行認真計算或較核。

7、確定齒輪油泵的臺數和備用率：

對正常運轉的泵，一般只用一臺，因為一臺大泵與并聯工作的兩臺小泵相當，(指揚程、流量相同)，大泵效率高于小泵，故從節能角度講寧可選一臺大泵，而不用兩臺小泵，但遇有下列情況時，可考慮兩臺泵并聯合作：

流量很大，一臺泵達不到此流量。

對于需要有50%的備用率大型泵，可改兩臺較小的泵工作，兩臺備用(共三臺)

對某些大型泵，可選用70%流量要求的泵并聯操作，不用備用泵，在一臺泵檢修時，另一臺泵仍然承擔生產上70%的輸送。

對需24小時連續不停運轉的泵，應備用三臺泵，一臺運轉，一臺備用，一臺維修。

8、一般情況下，客戶可提交其選泵的基本條件，由我司給予選型或者推薦更好的泵產品。如果設計院在設計裝置設備時，對泵的型號已經確定，按設計院要求配置。

9、確定泵的臺數和備用率：

1、對正常運轉的泵，一般只用一臺，因為一臺大泵與并聯工作的兩臺小泵相當，(指揚程、流量相同)，大泵效率高于小泵，故從節能角度講寧可選一臺大泵，而不用兩臺小泵，但遇有下列情況時，可考慮兩臺泵并聯合作：流量很大，一臺齒輪泵達不到此流量。

2、對于需要有50%的備用率大型泵，可改兩臺較小的泵工作，兩臺備用(共三抬)

3、對某些大型泵，可選用70%流量要求的泵并聯操作，不用備用泵，在一臺泵檢修時，另一抬泵仍然承擔生產上70%的輸送。

4、對需24小時連續不停運轉的泵，應備用三臺泵，運轉，一臺備用，一臺維修。
